Opis

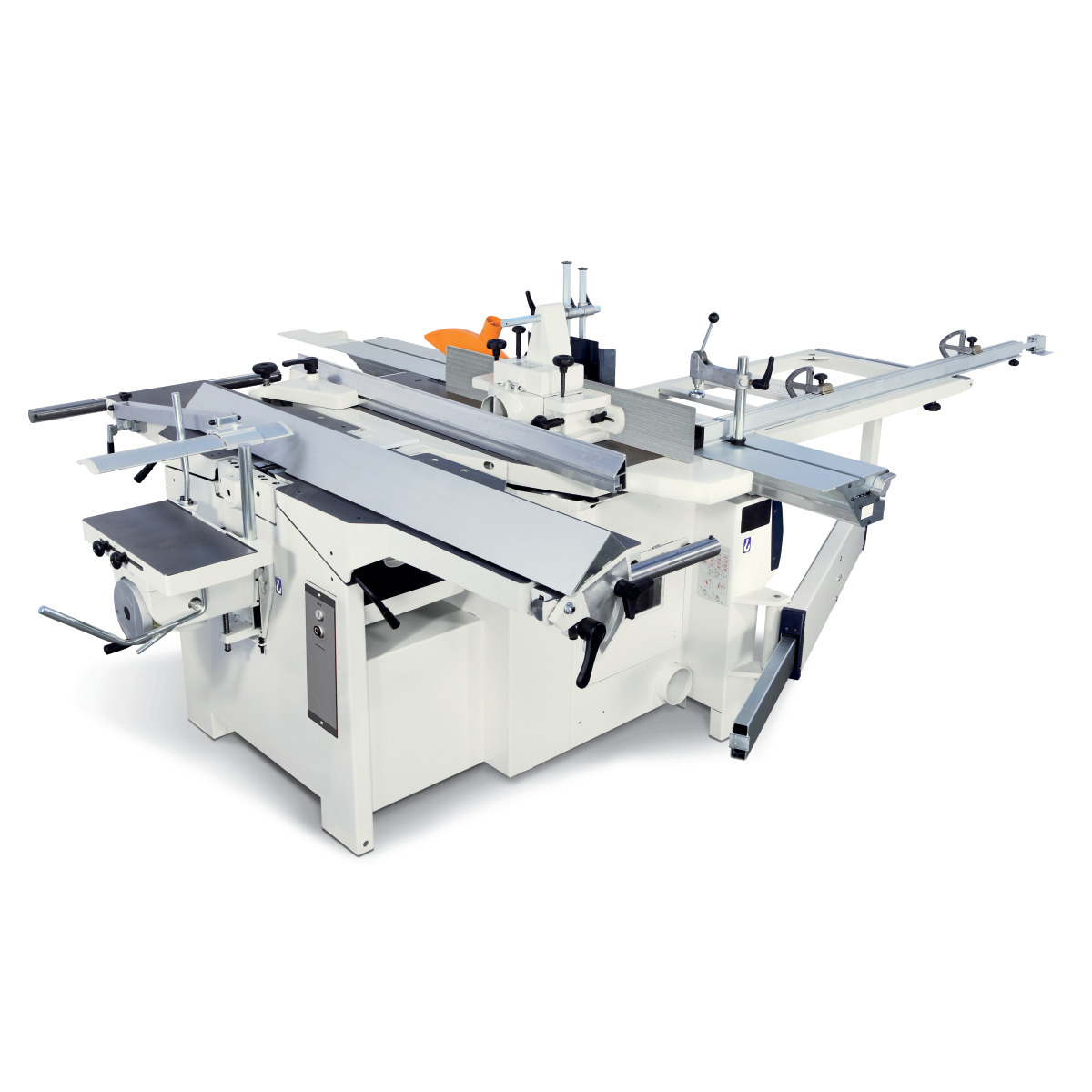

Maszyna wieloczynnościowa Holzkraft minimax cu 410e F 27 TERSA 5500550 to wszechstronne urządzenie idealne do cięcia, frezowania, strugania powierzchniowego/grubościowego, a opcjonalnie także do wiercenia otworów szczelinowych. Wyposażona w precyzyjny wózek przesuwny z anodowanego aluminium, który zapewnia płynność pracy i trwałość dzięki hartowanym stalowym szynom prowadzącym z 10-letnią gwarancją. Duże ramię przedłużające o wymiarach 1200 x 650 mm, z rolką ułatwiającą przesuwanie materiału i wysuwanym aluminiowym ogranicznikiem teleskopowym do maksymalnej długości 3200 mm, umożliwia obróbkę dużych płyt.

Trzy niezależne silniki przemysłowe, każdy o mocy 5,0 kW, zapewniają dużą moc i niezawodność. Tarcza piły o średnicy 315 mm pozwala na przecinanie materiałów o maksymalnej grubości 90 milimetrów oraz na cięcia pod kątem od 90° do -45°. Dodatkowo pochylne wrzeciono frezarskie umożliwia regulację w tym samym zakresie. Cztery prędkości frezowania, regulowane ręcznie do maksymalnie 10000 min⁻¹, oraz możliwość obrotu wrzeciona w prawo-lewo zapewniają elastyczność i precyzję pracy.

Solidne stoły robocze z żeliwa szarego, odporne na naprężenia, gwarantują długotrwałą stabilność, a 2-stopniowy posuw do strugania grubościowego zapewnia równomierne podawanie drewna. Te cechy sprawiają, że ta maszyna wieloczynnościowa jest doskonałym wyborem dla profesjonalistów ceniących precyzję i wydajność.

Cechy szczególne Holzkraft minimax cu 410e F 27 TERSA:

• Funkcjonalność: Idealna do cięcia, frezowania, strugania powierzchniowego/grubościowego i opcjonalnie do wiercenia otworów szczelinowych.
• Precyzyjny wózek przesuwny: Wykonany z anodyzowanego aluminium, dostępny w różnych długościach.
• Duże ramię przedłużające: 1200 x 650 mm z rolką materiału i wysuwanym aluminiowym ogranicznikiem teleskopowym do maks. 3200 mm.
• Tarcza piły Ø 315 mm: Możliwość pochylenia w zakresie 90° do -45°.
• Pochylne wrzeciono frezarskie: Zakres pochylenia od 90° do -45° do tyłu.
• Cztery prędkości frezowania: Regulowane ręcznie, maks. do 10000 min⁻¹.
• Obrót wrzeciona frezarskiego: Możliwość obrotu w prawo-lewo.
• Solidne stoły robocze: Z żeliwa szarego, odporne na naprężenia, zapewniają długą stabilność.
• 2-stopniowy posuw do strugania grubościowego: Zapewnia równomierny posuw drewna.
• Trzy niezależne silniki przemysłowe: Do pracy ciągłej.
• Bezpieczeństwo: Wyłącznik główny zamykany na klucz, wyłącznik zabezpieczający silnik.
• Stałe kółka ręczne: Ułatwiają obsługę maszyny.

Dane techniczne Holzkraft minimax cu 410e F 27 TERSA:

Dane elektryczne

• Napięcie zasilania: 400V
• Częstotliwość sieci: 50Hz
• Nominalny tryb pracy silnika napędowego: S6
• Cykl pracy silnika napędowego: 40%
• Moc silnika napędowego: 3 x 5,0 kW

Strugarka

• Szerokość stołu opatrunkowego: 410 mm
• Długość stołu opatrunkowego: 2000 mm
• Usuwanie wiórów max. opatrunek: 5 mm

Przyłącze odciągu

• Średnica dyszy ssącej: 3 x 120 mm
• Średnica króćca ssącego osłony piły: 60 mm

Informacje dotyczące montażu

• Zapotrzebowanie na miejsce – Długość: 5960 mm
• Zapotrzebowanie na miejsce – Szerokość/głębokość: 5140 mm
• Długość obszaru roboczego: 1600 mm
• Szerokość/głębokość obszaru roboczego: 1600 mm

Grubiarka

• Długość stołu grubości: 757 mm
• Szerokość stołu grubości: 423 mm
• Wysokość robocza grubości – min: 3 mm
• Wysokość robocza grubości – maks: 230 mm
• Usuwanie wiórów max. grubość: 5 mm

Wózek przesuwny i stół

• Formatowanie długości prowadnicy: 2660 mm
• Formatowanie szerokości prowadnicy: 360 mm
• Formatowanie wysokości prowadnicy: 142 mm
• Długość stołu: 1250 mm
• Szerokość stołu: 430 mm
• Wysokość stołu: 900 mm

Wrzeciono frezarskie

• Przechylenie wrzeciona: 0° – -45°
• Średnica trzpienia wrzeciona: 30 mm
• Przydatna długość wrzeciona: 125 mm
• Prędkości wrzeciona: 3500/6000/8000/10000 min⁻¹
• Średnica narzędzia frezarskiego maks.: 210 mm
• Średnica narzędzia max. opuszczana 45°: 150 mm
• Średnica narzędzia maks. frezowanie czopa: 275 mm

Wał strugarki

• Typ wału strugarki: TERSA
• Średnica wału strugarki: 87 mm
• Liczba noży do strugania: 4 szt.
• Prędkość obrotowa wału strugarki: 5200 min⁻¹

Jednostka piły tarczowej

• Długość trymowania: 2600 mm
• Szerokość cięcia z rozerwanym płotem: 900 mm
• Max. szerokość cięcia na lewo od piły tarczowej: 3260 mm
• Pochylenie brzeszczotu piły: 90° – 45°
• Max. wysokość cięcia pod kątem 90°: 90 mm
• Max. wysokość cięcia pod kątem 45°: 63 mm
• Max. rzut brzeszczotem piły 90°: 100 mm
• Max. projekcja brzeszczotu piły 45°: 71 mm
• Średnica (główna) piły tarczowej: 315 mm
• Prędkość (główna) piły tarczowej: 4000 min⁻¹

Posuw

• Prędkość posuwu: 6 – 12 m/min

Wymiary i wagi

• Waga (netto): ok. 857 kg

Zestaw Holzkraft minimax cu 410e F 27 TERSA zawiera

• Wózek przesuwny z anodowanego aluminium
• Rolka materiału na ramie obrzeża
• Zacisk mimośrodowy
• Przykładnica regulowana
• Prowadnica równoległa piły
• Zaokrąglona maska ochronna do frezowania
• Ogranicznik frezowania z aluminiowymi szczękami i szybkim pozycjonowaniem
