Opis

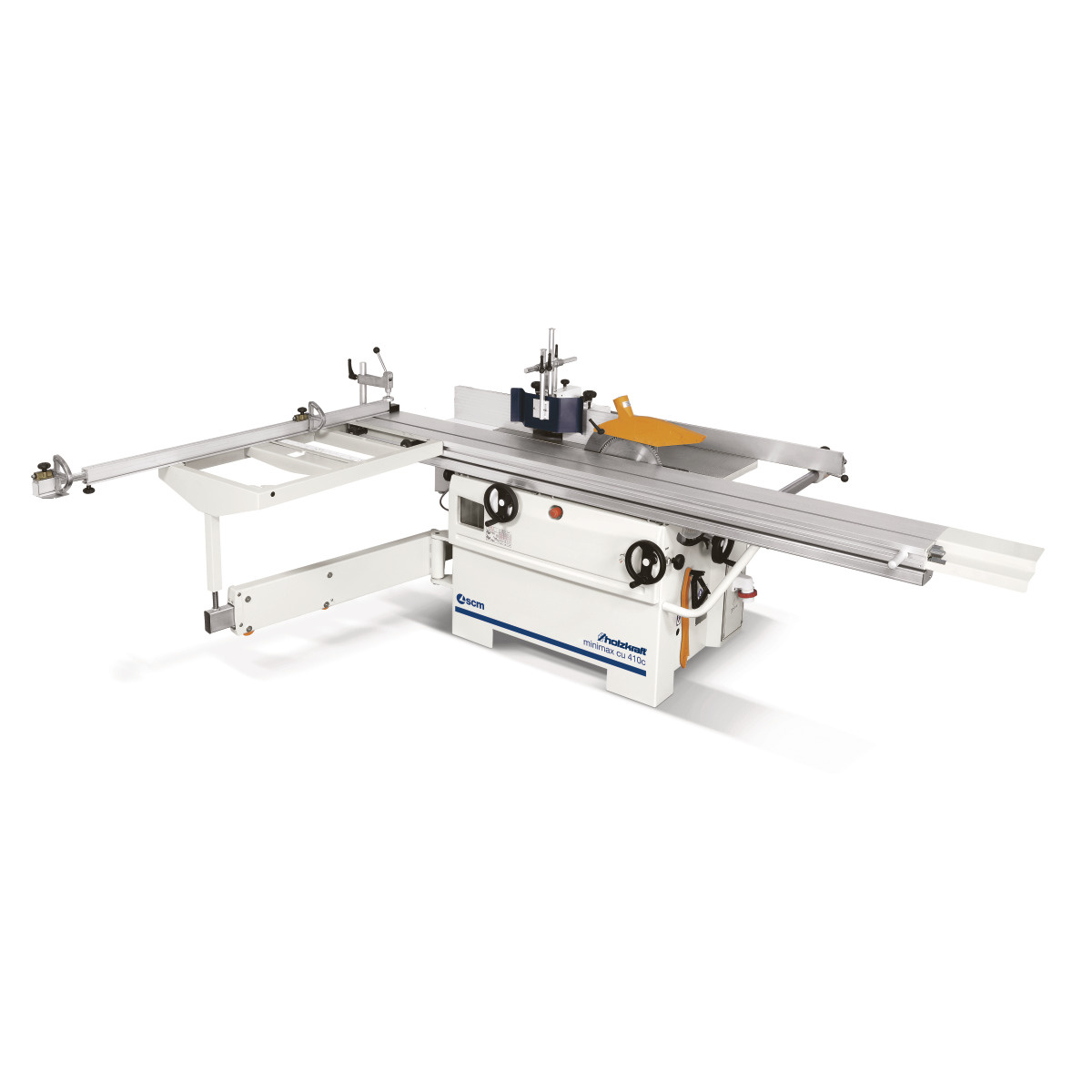

Maszyna wieloczynnościowa Holzkraft minimax cu 410c F 23 N TERSA 5500445 to zaawansowane narzędzie do obróbki drewna i materiałów drewnopochodnych, łączące w sobie funkcje cięcia, frezowania i strugania, dzięki czemu jest idealna dla profesjonalistów. Jednostka piły charakteryzuje się średnicą tarczy wynoszącą 315 milimetrów z funkcją odchylania do 45°. Umożliwia ona cięcie materiałów o grubości 90 milimetrów pod kątem prostym. Wyposażona w solidną konstrukcję z odlewu stalowego, gwarantującą trwałość i stabilność, posiada wysoko precyzyjny stół przesuwny z anodowanego aluminium o długości skoku 2250 mm.  Duża rama do przycinania o wymiarach 960 x 600 mm, z wysuwanym aluminiowym ogranicznikiem teleskopowym do 2660 mm, oraz silnie użebrowane stoły robocze z żeliwa szarego zapewniają wysoką stabilność podczas pracy.

Jednostka frezarki oferuje trzy prędkości frezowania (ustawiane ręcznie) z możliwością obrotów wrzeciona zarówno w prawo, jak i w lewo, co zwiększa wszechstronność w obróbce. Grubościówka wyposażona jest w wielozębny stalowy wałek posuwowy, który gwarantuje równomierny posuw materiału i pozwala na maksymalną wysokością roboczą do 230 mm i możliwość usuwania wiórów do 4 mm.

Trzy niezależne silniki przemysłowe o mocy 3 x 5,0 kW zapewniają wysoką wydajność i niezawodność podczas obróbki różnorodnych materiałów.

Cechy szczególne Holzkraft minimax cu 410c F 23 N TERSA

• Solidna konstrukcja: Wykonana z odlewu stalowego, gwarantuje trwałość i stabilność.
• Wysokoprecyzyjny stół przesuwny: Z anodowanego aluminium o długości skoku 2250 mm.
• Maksymalna średnica tarczy piły: 315 mm, możliwość odchylenia tarczy do 45°.
• Duża rama do przycinania: 960 x 600 mm z wysuwanym aluminiowym ogranicznikiem teleskopowym do 2660 mm.
• Silnie użebrowane stoły robocze z żeliwa szarego: Zapewniają stabilność i płaskość przez dziesięciolecia.
• Wielozębny stalowy wałek posuwowy: Zapewnia równomierny posuw materiału.
• Trzy prędkości frezowania: Regulowane ręcznie, z możliwością obrotów wrzeciona prawo-lewo.
• Trzy niezależne silniki przemysłowe: Zapewniające wydajność i niezawodność.
• Bezpieczeństwo: Wyłącznik główny zamykany na klucz, wyłącznik ochronny silnika, wyłącznik awaryjny.

Dane techniczne Holzkraft minimax cu 410c F 23 N TERSA

Dane elektryczne

• Napięcie zasilania: 400V
• Częstotliwość sieci: 50Hz
• Nominalny tryb pracy silnika napędowego: S6
• Cykl pracy silnika napędowego: 40%
• Moc silnika napędowego: 3 x 5,0 kW

Sukienka

• Szerokość stołu opatrunkowego: 410 mm
• Długość stołu opatrunkowego: 1810 mm
• Usuwanie wiórów max. opatrunek: 4 mm

Przyłącze odciągu

• Średnica dyszy ssącej: 4 x 120 mm
• Średnica króćca ssącego osłony piły: 60 mm

Informacje dotyczące montażu

• Zapotrzebowanie na miejsce – Długość: 5093 mm
• Zapotrzebowanie na miejsce – Szerokość/głębokość: 4112 mm
• Długość obszaru roboczego: 1600 mm
• Szerokość/głębokość obszaru roboczego: 1600 mm

Grubiarka

• Długość stołu grubości: 605 mm
• Szerokość stołu grubości: 410 mm
• Wysokość robocza grubości – min: 3 mm
• Wysokość robocza grubości – maks: 230 mm
• Usuwanie wiórów max. grubość: 4 mm

Wózek przesuwny i stół

• Formatowanie długości prowadnicy: 2310 mm
• Formatowanie szerokości prowadnicy: 270 mm
• Formatowanie wysokości prowadnicy: 124 mm
• Długość stołu: 1115 mm
• Szerokość stołu: 335 mm
• Wysokość stołu: 900 mm

Wrzeciono frezarskie

• Przechylenie wrzeciona: 0°
• Średnica trzpienia wrzeciona: 30 mm
• Przydatna długość wrzeciona: 10 mm
• Prędkości wrzeciona: 3500/7000/10000 min⁻¹
• Średnica narzędzia frezarskiego maks.: 210 mm
• Średnica narzędzia max. możliwa do obniżenia: 180 mm
• Średnica narzędzia maks. frezowanie czopa: 275 mm

Wał strugarki

• Typ wału strugarki: TERSA
• Średnica wału strugarki: 72 mm
• Liczba noży do strugania: 3 szt.
• Prędkość obrotowa wału strugarki: 5200 min⁻¹

Jednostka piły tarczowej

• Długość trymowania: 2250 mm
• Szerokość cięcia z rozerwanym płotem: 900 mm
• Max. szerokość cięcia na lewo od piły tarczowej: 2310 mm
• Pochylenie brzeszczotu piły: 90° – 45°
• Max. wysokość cięcia pod kątem 90°: 90 mm
• Max. wysokość cięcia pod kątem 45°: 63 mm
• Max. rzut brzeszczotem piły 90°: 100 mm
• Max. projekcja brzeszczotu piły 45°: 78 mm
• Średnica (główna) piły tarczowej: 315 mm
• Prędkość (główna) piły tarczowej: 4000 min⁻¹

Posuw

• Posuw materiału: 7 m/min

Wymiary i wagi

• Waga (netto): ok. 560 kg

Zestaw Holzkraft minimax cu 410c F 23 N TERSA zawiera

• Wózek przesuwny z anodowanego aluminium
• Zacisk mimośrodowy
• Zaokrąglona maska ochronna do frezowania
• Ogranicznik frezowania z odwracalnymi szczękami z aluminium
